Kirjeldus

Tehnilised parameetrid

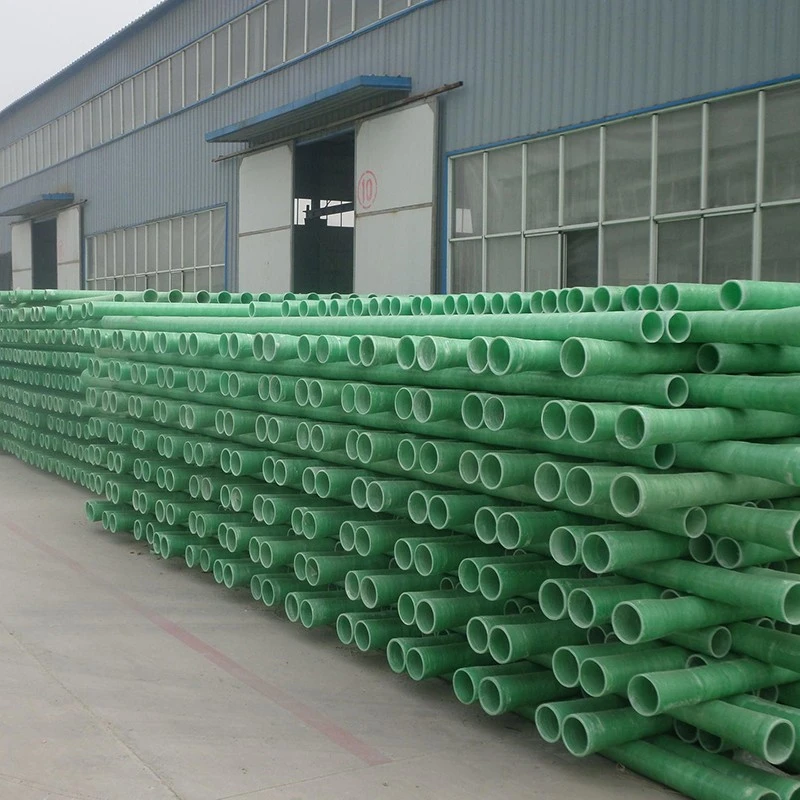

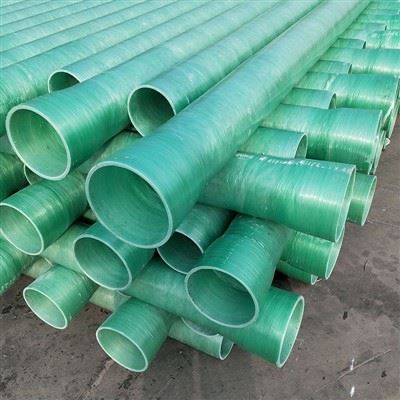

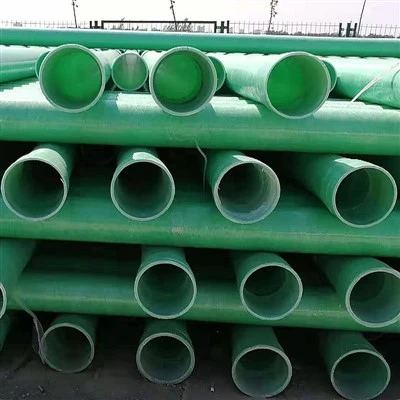

FRP Cooling Water Pipe on klaaskiuga tugevdatud termoreaktiivse vaigu toru jahutusvee ringlemiseks ja ülekandmiseks tööstusrajatistes. Rakendused hõlmavad jahutustornide ahelaid, soojusvahetivõrke, elektrijaamade kommunaalteenuseid ja tööstusprotsesside jahutussüsteeme.
Komposiitkonstruktsioon ühendab klaaskiust tugevduse ja vaigumaatriksi, mis on valitud vastavalt kasutustingimustele. Läbimõõtu, seina paksust, vaigusüsteemi, toru pikkust, rõhumäära ja ühendusi saab määrata vastavalt projekti nõuetele. Lõplik valik sõltub vee keemiast, töötemperatuurist, arvestuslikust rõhust, voolukiirusest ja paigaldustingimustest.

Peamised eelised

Korrosioonikindlus
Vaigusüsteemi saab valida ühilduva jahutusvee, sealhulgas magevee ja teatud soolase vee rakenduste jaoks. Valik arvestab lahustunud soolasid, töötlemiskemikaale ja töötemperatuuri.

Hüdrauliline jõudlus
Sile sisepind toetab tõhusat veevoolu. Toru läbimõõt ja voolukiirus määratakse hüdrauliliste arvutuste abil, et vastata nõutavatele voolukiirustele ja lubatud rõhukadudele.

Kerge konstruktsioon
FRP torudel on võrreldes paljude metallist torustike materjalidega suhteliselt väike kaal. See aitab lihtsustada käsitsemist, tõstmist ja paigaldamise planeerimist, eriti suure läbimõõduga torustike puhul.

Süsteemi integreerimine
Torude pikkused, liitmikud ja liitmike konfiguratsioonid saab kooskõlastada kinnitatud torustiku joonistega, toetades mõõtmete ühtsust kogu määratud süsteemis.

Tööstuslikud rakendused

01/

Jahutustorni vooluringid
Tsirkuleerivad veevarustus- ja tagasivooluliinid jahutustornide, soojusvahetite ja protsessiseadmete vahel.

02/

Elektritootmine
Lisajahutusveeliinid ja ühilduvad kommunaalveevõrgud elektritootmisrajatistes.

03/

Keemiline töötlemine
Tööstuslik jahutusvee jaotus, kus veekeemia nõuab korrosioonikindlat torustiku materjali.

04/

Tööstuslik HVAC
Jahutusvee ülekanne keskjahutussüsteemidele ja tööstuslikele soojusvahetusrakendustele.

05/

Veepuhastusseadmed
Ühilduvad jahutusvee ja kommunaalvee torustikud, mis teenindavad puhastusseadmeid ja nendega seotud infrastruktuuri.

Tehnilised andmed

Parameeter	Viide spetsifikatsioon
Toote tüüp	FRP jahutusveetoru
Alusmaterjal	Klaaskiuga tugevdatud termoreaktiivne vaik
Nominaalne läbimõõt	65 kuni 1500 mm
Seina paksus	5 kuni 18 mm
Võrdlus töörõhk	Kuni 2,5 MPa
Võrdlus töötemperatuur	-45 kraadi kuni 100 kraadi
Vaigu süsteem	Epoksü-, vinüülester- või polüestervaik
Toru pikkus	Standardsed või kohandatud pikkused
Ühenduse tüüp	Äärikuga, liimiga või pistikupesaga ühendused
Liitmikud	Küünarnukid, triibud, reduktorid ja äärikud
Tootmisprotsess	Hõõgniidi mähis, sõltub lõplikust projekti kinnitusest

Materjalid ja tootmine

Klaaskiust tugevdamine
Klaaskiud annab struktuurilise tugevduse. Kiudude orientatsioon ja laminaadi paksus valitakse vastavalt kindlaksmääratud mehaanilistele koormustele ja projekteerimisnõuetele.

Vaigumaatriks
Vaik seob armatuuri ja loob korrosioonikindla maatriksi. Valikus võetakse arvesse vee koostist, töötlemise lisandeid, temperatuuri ja kasutustingimusi.

Hõõgniidi mähis
Filamentmähis asetab vaiguga immutatud armatuuri kontrollitud mustriga ümber pöörleva südamiku. Kõvenemine ja mõõtmete kontroll järgivad heakskiidetud tootmisspetsifikatsioone.

Kohandamise valikud

Toru mõõtmed

Nimiläbimõõtu, seina paksust ja toru pikkust saab täpsustada projekti jooniste ja kinnitatud tootmisvõimaluste alusel.

Vaik ja laminaat

Vaigu koostist ja laminaadi konstruktsiooni saab hinnata töörõhu, temperatuuri, veekeemia ja struktuurinõuete alusel.

Ühendused ja liitmikud

Äärikuotsad, liidetud ühendused, põkkühendused, põlved, triibud ja reduktorid saab määrata seal, kus valitud torusüsteem neid toetab.

Joonistel põhinev tootmine

Tehniliseks ülevaatuseks ja hinnapakkumiseks esitage torustiku joonised, ühenduste mõõtmed, töötingimused ja vajalikud kogused.

Kvaliteedikontroll ja dokumentatsioon

Mõõtmete ülevaatus
Toru läbimõõtu, seina paksust, pikkust ja ühenduse mõõtmeid kontrollitakse kinnitatud jooniste ja spetsifikatsioonide alusel.

Visuaalne kontroll
Viimistletud pindu ja ligipääsetavaid laminaadialasid kontrollitakse kehtivate aktsepteerimiskriteeriumide alusel.

Jõudluskatsed
Surve-, mehaanilised ja muud katsed määratakse kindlaks kinnitatud tooteprojekti ja projekti spetsifikatsioonidega.

Tehnilised dokumendid
Saadaolevad dokumendid võivad sisaldada toote andmelehti, mõõtmete jooniseid, materjaliteavet, ülevaatuse protokolle ja kohaldatavaid katsearuandeid. Sertifikaadid ja vastavusavaldused esitatakse juhul, kui kehtiv dokumentatsioon toetab märgitud ulatust.

Tootevaliku juhend

Kasutustingimused

Nõutava toru nimiväärtuse kindlaksmääramiseks määrake arvutuslik rõhk, normaalne töörõhk, arvestuslik temperatuur, voolukiirus ja eeldatavad rõhu tõusud.

Vee keemia

Tehke kindlaks veeallikas, lahustunud soolad, töötlemiskemikaalid ja asjakohased kontsentratsioonid vaiguga ühilduvuse hindamiseks.

Paigaldustingimused

Kinnitage maapealne või maetud paigaldus, tugivahed, väliskoormused, kokkupuude päikesevalgusega ja koha tingimused. Maetud süsteemid nõuavad pinnase koormuse ja torude jäikuse hindamist.

Disaininõuded

Esitage kohaldatav projekteerimisstandard, rõhuklass, kontrollikriteeriumid ja liitenõuded. Toru, liitmikud ja liitmikud tuleb valida ühilduva süsteemina.

Korduma kippuvad küsimused

K: Kas FRP jahutusveetoru saab kohandada?

V: Jah. Läbimõõtu, seina paksust, toru pikkust, vaigusüsteemi, laminaadi konstruktsiooni ja ühenduse detaile saab täpsustada vastavalt projekti joonistele ja kinnitatud tootmisvõimalustele.

K: Kas FRP toru sobib merevee jahutussüsteemidele?

V: See võib sobida, kui vaigusüsteem, laminaat, liitmikud ja surveaste ühilduvad merevee keemia ja töötingimustega.

K: Milline töörõhk on saadaval?

V: Olemasolevas FRP torustikus on töörõhk kuni 2,5 MPa. Valitud läbimõõdu, temperatuuri, laminaadi kujunduse ja vuukide puhul tuleb kinnitada kehtiv hinnang.

K: Milliseid ühendustüüpe saab pakkuda?

V: Äärikuga, liimitud ja põkkühendusi võib kaaluda vastavalt valitud torude konstruktsioonile ja paigaldusnõuetele.

K: Millist teavet on hinnapakkumise tegemiseks vaja?

V: Esitage toru läbimõõt, pikkus, arvutuslik rõhk, töötemperatuur, vee keemia, kogus, ühenduse üksikasjad, kohaldatavad standardid ja tarnenõuded.
