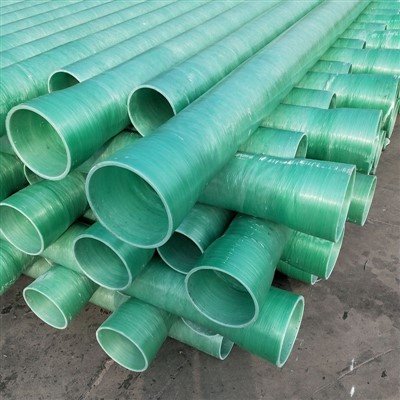

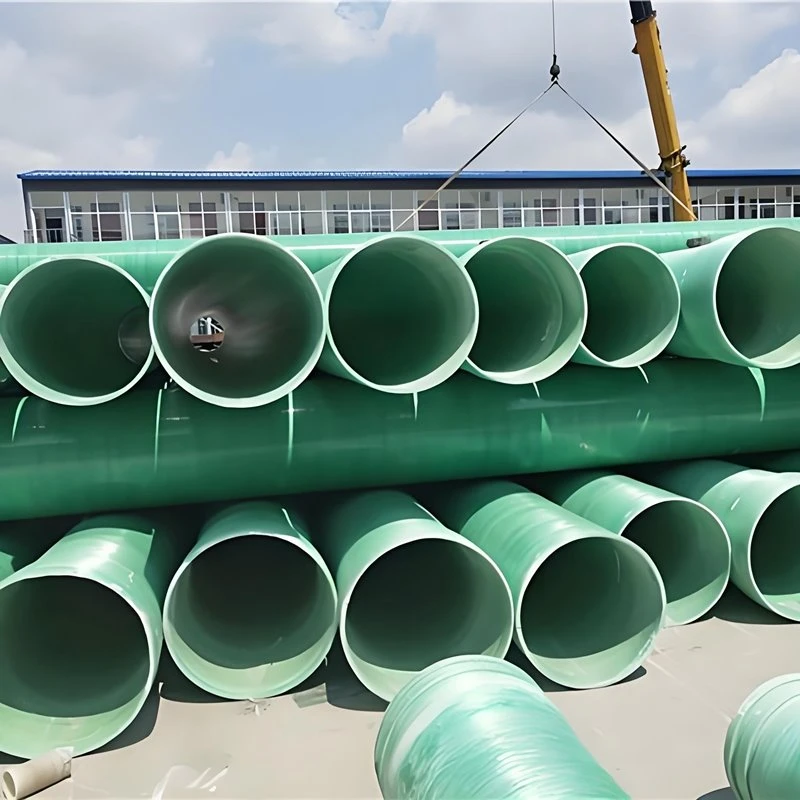

Suure läbimõõduga GFRP linna veevarustustoru kasutatakse kommunaalvee ülekandes, toorvee transportimisel ja piirkondlikes veejaotusvõrkudes. Torus on klaaskiust tugevdamine ühendatud termoreaktiivse vaigumaatriksiga, et tagada konstruktsiooni tugevus ja korrosioonikindlus. Läbimõõt, surveaste, rõnga jäikus, seina paksus ja vuugi tüüp määratakse vastavalt hüdraulilistele arvutustele, paigaldustingimustele ja projekti nõuetele. Kohandatud mõõtmeid ja torude konfiguratsioone saab hinnata tehniliste jooniste ja tootmisspetsifikatsioonide alusel.

Peamised eelised

Korrosioonikindlus:Komposiitsein on korrosioonikindel paljudes veevarustuskeskkondades. Vaigu valik sõltub vee keemiast ja töötemperatuurist.

Hüdrauliline jõudlus:Sile sisepind toetab tõhusat voolu. Sisemine läbimõõt, voolukiirus ja süsteemi paigutus määravad hüdraulika jõudluse.

Käsitsemise efektiivsus:Kerge konstruktsioon võib lihtsustada transportimist, tõstmist ja torude paigutamist, kui käsitsemisprotseduurid vastavad torude mõõtmetele.

Rakendusspetsiifiline disain:Rõhk ja rõnga jäikus vastavad erinevatele koormustingimustele ja need tuleks kavandatud paigalduse jaoks eraldi valida.

Rakendused

01/

Linna veetorustik:Ülekandeliinid, mis ühendavad puhastusjaamu, pumbajaamu, reservuaare ja jaotusvõrke.

02/

Toorvee transport:Torustikud, mis transpordivad allikavett reservuaaridest, jõgedest ja sissevõtukohtadest puhastusjaamadesse.

03/

Piirkondlik veetransport:Suure läbimõõduga magistraaltrassid ja ühendustorustikud, mis teenindavad munitsipaal- ja piirkondlikku veeinfrastruktuuri.

04/

Tööstuslik veevarustus:Tööstusrajatiste veetranspordisüsteemid, mis sõltuvad vaiguga ühilduvusest ja töötingimustest.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Toote tüüp	Klaaskiust tugevdatud polümeerist (GFRP) linna veevarustustoru
Tugevdusmaterjal	E-klaaskiud
Vaigumaatriks	Termoreaktiivne isoftaal- või vinüülestervaik
Nimiläbimõõdu vahemik	300 mm kuni 1500 mm
Nominaalse rõhu klassid	PN 6, PN 10, PN 16, PN 20, PN 25
Standardne rõnga jäikus	SN 2500, SN 5000, SN 10000
Seina paksuse vahemik	8 mm kuni 50 mm
Standardne toru pikkus	6 meetrit või 12 meetrit
Liigese tüüp	Topeltkellühendus kummitihenditega, äärikuga, vaoshoitud
Vedeliku temperatuurivahemik	-40 kraadi kuni +50 kraadi

Kohandamise valikud

Läbimõõt ja pikkus:Määrake vajalikud mõõtmed ja torude pikkused vastavalt torujuhtme paigutusele, transpordipiirangutele ja paigaldusnõuetele.

Rõhu reiting:Nõutava projekteerimisväärtuse kindlaksmääramiseks esitage töörõhk, maksimaalne rõhk ja liigpinge tingimused.

Rõnga jäikus:Määratlege jäikusnõuded vastavalt matmissügavusele, pinnasetingimustele, liikluskoormusele ja konstruktsiooniprojektile.

Vaigu süsteem:Materjali valiku toetamiseks tehke kindlaks vee omadused, töötemperatuur ja kokkupuude kemikaalidega.

Projekti joonised:Esitage mõõtmete joonised ja tehnilised ajakavad, et võrrelda neid olemasolevate tootmisvõimalustega.

Ühendamine ja süsteemi ühilduvus

Ühine konfiguratsioon:

Valige liite tüüp vastavalt projekteeritud rõhule, aksiaalkoormustele, paigaldustingimustele ja ühendusnõuetele.

Liitmikud ja äärikud:

Kinnitage painde, tee, reduktori, äärikute ja muude vajalike komponentide mõõtmed ja spetsifikatsioonid.

Tihendi üksikasjad:

Täpsustage ettenähtud teenuse jaoks tihendinõuded, ühendusmõõtmed ja tihenduskorraldus.

Torujuhtme paigaldamine:

Koordineerige vuugi kokkupanek, allapanu, tagasitäitmine, torude tugi ja välikatsed kinnitatud paigaldusprotseduuriga.

Tootmine ja kvaliteedikontroll

Toru ehitus:Konstruktsiooniseina moodustavad klaaskiust tugevdus ja termoreaktiivne vaik. Valitud konstruktsioon peab vastama kinnitatud toote spetsifikatsioonile.

Mõõtmete kontroll:Kontrollige läbimõõtu, seina paksust, toru pikkust ja ühenduse mõõtmeid kindlaksmääratud tolerantside suhtes.

Toimivuse kontrollimine:Määratlege vastavalt valitud tootestandardile rõhukatse, rõnga jäikuse testimine ja muud kohaldatavad kontrollid.

Kvaliteetne dokumentatsioon:Koostage projekti vastuvõtmiseks vajalikud tootmise identifitseerimisandmed, ülevaatusdokumendid ja katsearuanded.

Standardid ja tehniline dokumentatsioon

Kohaldatavad standardid sõltuvad toru ehitusest, teenindustingimustest ja projekti nõuetest. Kohaldatav standard ja väljaanne tuleks valitud toote jaoks enne tehnilist kinnitust kinnitada.

Kohaldatavad standardid:

Kinnitage kehtiva tootestandardi vastavust toru spetsifikatsioonile ja kavandatud rakendusele.

Materjali dokumentatsioon:

Täpsustage projekti jaoks vajalikud materjaliandmed ja toote identifitseerimisandmed.

Kontrolliaruanded:

Määrake mõõtmete kontroll, survekatse, rõnga jäikuse testimine ja aktsepteerimiskriteeriumid vastavalt kinnitatud spetsifikatsioonidele.

Sertifitseerimiskirjed:

Asjakohaseid sertifikaate ja katsearuandeid saab tuvastada vastavalt projekti nõuetele ja kontrollida olemasolevate dokumentidega.

Projekti valiku juhend

Hüdraulilised andmed:Määrake nimiläbimõõt, voolukiirus, töörõhk, maksimaalne rõhk ja liigpinge tingimused.

Paigaldustingimused:Tehke kindlaks maetud või maapealne paigaldus, matmissügavus, pinnase omadused, põhjavee tase ja väliskoormused.

Nõuded ühendusele:Esitage liite tüüp, liitmiku mõõtmed, ääriku detailid ja liidese spetsifikatsioonid.

Projekti dokumentatsioon:Märkige kohaldatavad standardid, kontrollinõuded, hinnanguline kogus, sihtkoht ja nõutav tarnegraafik.

Korduma kippuvad küsimused

K: Millised läbimõõdud on saadaval?

V: Määratud vahemik on 300–1500 mm. Kinnitage saadaolevad tootmissuurused ning vastavad rõhu- ja jäikushinnangud.

K: Millist töörõhku suudab toru taluda?

V: Nimetatud vahemik ulatub kuni 2,5 MPa. Kohaldatav hinnang sõltub toru läbimõõdust, seina konstruktsioonist ja projekteerimistingimustest.

K: Kas torude mõõtmeid saab kohandada?

V: Jah. Läbimõõtu, pikkust, seina konstruktsiooni ja liigendi konfiguratsiooni saab hinnata projekti jooniste ja kinnitatud tootmisvõimaluste põhjal.

K: Millised standardid kehtivad munitsipaalveetorude suhtes?

V: Kehtiv standard sõltub toru konstruktsioonist, kavandatavast teenusest ja projekti nõuetest. Enne tehnilise kirjelduse kinnitamist kinnitage kohaldatav standard.

K: Millist teavet on hinnapakkumise tegemiseks vaja?

V: Esitage läbimõõt, surveaste, rõnga jäikus, toru pikkus, liite tüüp, paigaldustingimused, kohaldatavad standardid, kogus ja tarnekoht.
