Kirjeldus

Tehnilised parameetrid

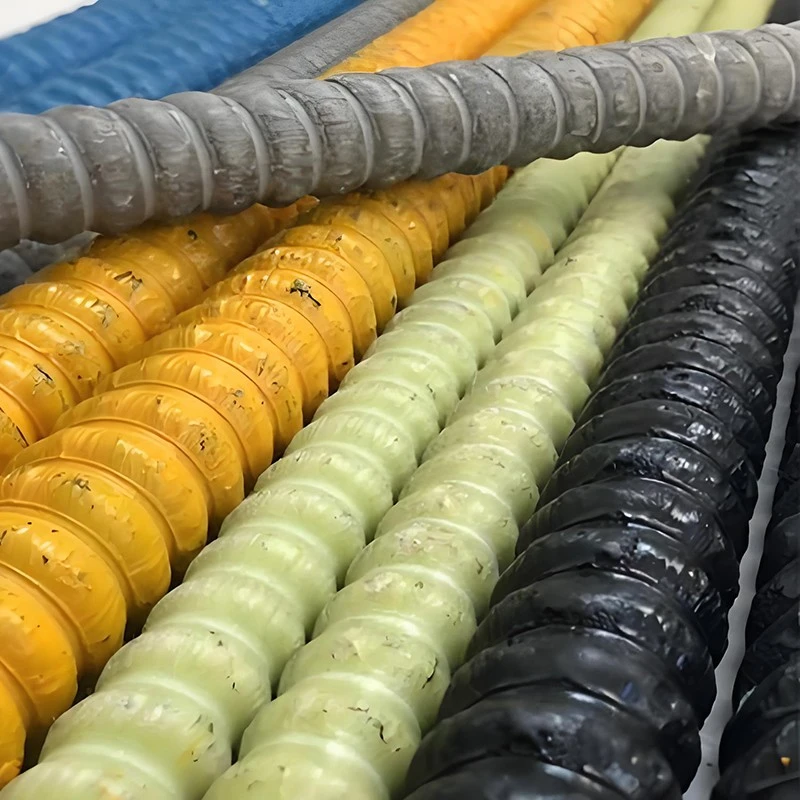

12 mm Solid GFRP Armatuurvarras on klaaskiuga tugevdatud polümeervarras betooni tugevdamiseks monteeritavates konstruktsioonides, infrastruktuuris ja niiskusega kokkupuutuvates keskkondades. Selle tahke komposiitosa ühendab klaaskiud polümeervaigu maatriksiga, et tagada mittemetalliline tõmbetugevdus. 12 mm nimiläbimõõt toetab projektipõhist tugevduse planeerimist. Varda pikkust, pinnaprofiili, materjalisüsteemi ja mehaanilisi omadusi saab täpsustada vastavalt tehnilistele joonistele ja kehtivatele projektinõuetele.

Toote peamised eelised

Korrosioonikindlus
Komposiitmaterjal ei roosteta nagu teras. Seda võib kaaluda niiskuse ja kloriididega kokkupuutuvate betoonkonstruktsioonide puhul, järgides kindlaksmääratud vaigusüsteemi ja projekti nõudeid.

Mittemetalliline jõudlus
GFRP on tavatingimustes elektrit mittejuhtiv ja mittemagnetiline. Need omadused muudavad selle oluliseks rakenduste jaoks, mis nõuavad elektrilist isolatsiooni või vähendatud magnetilisi häireid.

Kerge käsitsemine
GFRP-vardad kaaluvad üldiselt vähem kui võrreldava nimiläbimõõduga terasarmatuur. Tegelik ühiku kaal tuleks kinnitada transpordi planeerimiseks, komplektide arvutamiseks ja objekti käsitsemiseks.

Mõõtmete juhtimine
Kindlaksmääratud läbimõõt, varda pikkus ja pinnaprofiili tugitugede paigutus ja kontrollimine kinnitatud jooniste alusel. Tootmise tolerantsid tuleks kokku leppida enne tootmist.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Toote tüüp	Tugev GFRP tugevdusvarras
Nominaalne läbimõõt	12 mm
Teoreetiline ristlõikepindala	113,10 mm²
Läbilõige	Tugev ringkiri
Tugevduskiud	E-klaaskiud
Maatriksi materjal	Vinüülestervaik
Pinna profiil	Liivakattega ja spiraalselt mähitud
Tarnevorm	Sirge riba
Baari pikkus	Standardpikkus 6 meetrit
Tõmbetugevus	1100 MPa
Tõmbemoodul	45 GPa
Ülim tõmbetugevus	2.2%
Mõõtmete tolerants	Pluss-miinus 0,25 mm
Kohandatud riba pikkus	Lõika pikkused 3 meetrist 12 meetrini
Kohandatud pinnaprofiil	Liivakattega, soonikkoes või spiraalselt mähitud
Vaigu valikud	Vinüülester või epoksüvaik
Diameetri vahemik	8 mm kuni 32 mm saadaval nõudmisel

Rakendused

01/

Betoonist monteeritavad komponendid
Valmistatud paneelide ja muude betoonelementide jaoks, mis vajavad määratletud mõõtmete ja paigutusnõuetega mittemetallist tugevdust.

02/

Infrastruktuuri ehitus
Valitud infrastruktuurirakenduste jaoks, kus sarruse korrosioonikindlus on osa konstruktsiooni projekteerimise kriteeriumidest.

03/

Kokkupuude niiskuse ja kloriididega
Tehnilisteks hindamisteks, mis hõlmavad korduvat niiskust, jääsulatussoolasid või kloriide sisaldavat keskkonda. Materjali valikul tuleks arvesse võtta kokkupuutetingimusi ja projektipõhiseid vastupidavusnõudeid.

04/

Elektritundlikud struktuurid
Betoonirakenduste jaoks, kus projekti projekt nõuab mittejuhtivat, mittemagnetilist tugevdust.

Kohandamise valikud

Baari pikkus
Määrake vajalik lõikepikkus, pikkuse tolerants ja kogus. Enne tellimuse kinnitamist tuleks kinnitada tootmise teostatavus.

Pinna profiil
Valige vajalik pinnakonfiguratsioon vastavalt projekti joonistele ja liimimisnõuetele. Asjakohased sidemete toimivusandmed peaksid vastama määratud ribaprofiilile.

Materjalide süsteem
Täpsustage nõuded klaaskiule ja vaigule vastavalt nõutavatele mehaanilistele omadustele, kokkupuutetingimustele ja tehnilisele spetsifikatsioonile.

Projektipõhine tootmine
Enne tootmise alustamist saab kohandatud nõudeid jooniste, mõõtmete tolerantside, kontrollikriteeriumide ja kinnitatud materjali spetsifikatsioonide alusel üle vaadata.

Tootmine ja kvaliteedikontroll

Toorainekontroll

Komposiitsüsteemi järjepidevuse säilitamiseks tuleks klaaskiu ja vaigu spetsifikatsioone võrrelda kinnitatud materjalinõuetega.

Mõõtmete ülevaatus

Läbimõõtu, lõike pikkust, sirgust ja pinnaprofiili tuleks hinnata dokumenteeritud vastuvõtukriteeriumide alusel.

Mehaaniline testimine

Tõmbetugevust ja tõmbemoodulit tuleks hinnata kohaldatavate katsemeetodite abil. Katsetamise sagedus ja vastuvõtupiirid peaksid järgima asjakohast kvaliteediplaani.

Partii jälgitavus

Tootmisdokumendid ja partii identifitseerimine toetavad materjali spetsifikatsioonide, kontrollitulemuste ja valmistoote dokumentide ülevaatamist.

Tehniline dokumentatsioon

Toote andmeleht
Määrab nimimõõtmed, materjali koostise, pinnaprofiili, mehaanilised omadused ja saadaolevad tarneandmed.

Mehaaniliste katsete aruanded
Võimalusel salvestab kindlaksmääratud tootekonfiguratsiooni katsemeetodid ja mõõdetud tulemused.

Vastavusdokumendid
Kohaldatavaid standardeid, sertifikaate ja deklaratsioone saab esitada vastavalt tegelikule sertifitseerimisolekule ja projekti nõuetele.

Projekti esildised
Tehnilisi dokumente saab korraldada kinnitatud jooniste, kontrollikriteeriumide ja projekti kinnitamise protseduuride järgi.

Pakendamine ja tarnimine

Pikkuse ja koguse planeerimine

Enne tootmise ajastamist kinnitage ribade pikkused, üldkogused ja komplektide konfiguratsioonid.

Kaitsev pakend

Pakendinõudeid saab täpsustada vastavalt varda mõõtmetele, käsitsemisprotseduuridele ja transporditingimustele.

Komplekti identifitseerimine

Vajaduse korral võivad sildid sisaldada läbimõõtu, varda pikkust, kogust, partii viidet ja tellimuse tunnust.

Saadetise koordineerimine

Sihtkoht, tarnetingimused, saadetise ajakava ja nõutavad transpordidokumendid tuleks kokku leppida enne lähetamist.

Kuidas määrata õige riba

Kinnitage disaininõuded
Esitage nimiläbimõõt, nõutavad mehaanilised omadused, projekteerimiskriteeriumid ja kohaldatav standard. Lõpliku tugevduse valik peaks järgima konstruktsiooniprojekti.

Määratlege toote mõõtmed
Tootmismahu kindlaksmääramiseks määrake varda pikkus, pinnaprofiil, mõõtmete tolerantsid ja kogused.

Kontrollige tehnilist vastavust
Võrrelge tooteandmeid ja saadaolevaid katsearuandeid nõutavate mehaaniliste omaduste, sidumisnõuete ja projekti vastuvõtmise kriteeriumidega.

Valmistage ette pakkumise taotlus
Lisage sihtriik, kogus, tarnegraafik, tehnilised kirjeldused ja dokumentatsiooninõuded. Tehnilised joonised võivad aidata selgitada projektispetsiifilisi üksikasju.

Korduma kippuvad küsimused

K: Mis on 12 mm tahke GFRP tugevdusvarda ristlõikepindala?

V: Teoreetiline ringikujuline ristlõikepindala on 113,10 mm², arvutatuna 12 mm nimiläbimõõdust.

K: Kas riba pikkust saab kohandada?

V: Kohandatud pikkusi saab võrrelda tootmisvõimaluste ja projektinõuetega. Saadaolevad pikkused ja tolerantsid tuleks kinnitada enne tellimuse kinnitamist.

K: Milliseid mehaanilisi omadusi tuleks kontrollida?

V: Peamised parameetrid hõlmavad tõmbetugevust, tõmbemoodulit, tõmbetugevust, sideme jõudlust ja asjakohaseid vastupidavusomadusi. Vaadake kindlaksmääratud toote kontrollitud andmeid.

K: Kas seda latti saab kasutada kloriidiga kokkupuutunud betoonis?

V: Seda võib kaaluda projektide puhul, mis nõuavad korrosioonikindlat tugevdust. Sobivus sõltub materjalisüsteemist, kokkupuutetingimustest, konstruktsiooniprojektist ja kohaldatavatest nõuetest.

K: Millist teavet on hinnapakkumise tegemiseks vaja?

V: Esitage nõutav läbimõõt, varda pikkus, kogus, pinnaprofiil, sihtkoht, kohaldatav tehniline standard ja dokumentatsiooninõuded.
