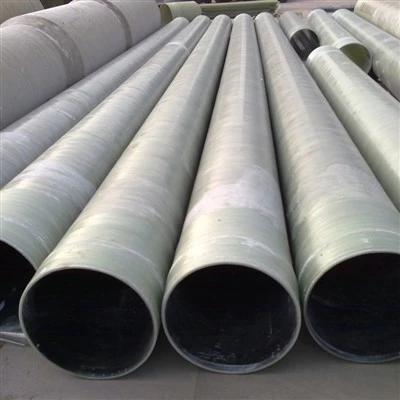

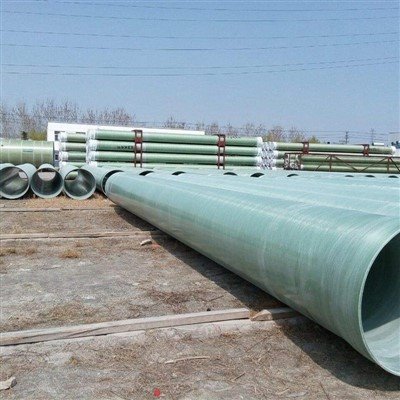

Suure läbimõõduga GFRP magestamisveetoru edastab merevett, töödeldud vett ja ühilduvat soolvett magestamisjaamades ja veepuhastusseadmetes. Klaaskiust tugevdamine tagab konstruktsiooni tugevuse, samas kui termoreaktiivse vaigu maatriks tagab töökeskkonna jaoks korrosioonikindluse.
Toru läbimõõt, rõhuklass, rõnga jäikus, vaigusüsteem ja liite konfiguratsioon määratakse vastavalt hüdraulilistele arvutustele, töötingimustele ja paigaldusnõuetele. Kohandatud mõõtmeid ja konfiguratsioone saab hinnata projekti jooniste ja kinnitatud tootmisvõimaluste alusel.
Toote peamised eelised
Korrosioonikindlus
Vaigumaatriksi ja sisemise korrosioonitõkke saab valida kloriidirikka vee ja sobivate töötlemiskemikaalide jaoks, sõltuvalt kemikaalide kontsentratsioonist ja töötemperatuurist.
Struktuurne jõudlus
Kiudarmatuur ja laminaadi paksus määratakse vastavalt projekteeritud rõhule, toru läbimõõdule ja mehaanilisele koormuse nõuetele.
Hüdrauliline jõudlus
Sile sisepind aitab vähendada hõõrdekadusid. Tegelik hüdraulika jõudlus sõltub siseläbimõõdust, voolukiirusest ja torujuhtme paigutusest.
Käsitsemise tõhusus
GFRP suhteliselt väike kaal võib lihtsustada suure läbimõõduga torustike transporti, tõstmist ja paigaldamise planeerimist.
Magestamise rakendused
Merevee sissevõtt
Viib merevee sissevõtukohtadest sõelumis- ja eeltöötlussüsteemidesse. Materjali valik võtab arvesse soolsust, temperatuuri ja keemilist kokkupuudet.
Eeltöötlusvesi
Ühendab filtreerimissõlmed, pumbajaamad ja protsessiveetorustikud vastavalt nõutavale rõhuklassile ja töötingimustele.
Magestatud vee ülekanne
Juhib töödeldud vett hoidlatesse ja jaotustorustikesse. Materjali valik peab vastama kehtivatele veekvaliteedi nõuetele.
Soolvee tühjendamine
Transpordib kontsentreeritud soolavett, kus vaigusüsteem, korrosioonitõke ja torukonstruktsioon on soolvee määratud koostise ja temperatuuri jaoks sobivad.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Toote tüüp |
Klaaskiuga tugevdatud polümeertoru |
|
Võrdlusläbimõõdu vahemik |
65 kuni 1500 mm |
|
Võrdlusseina paksus |
5 kuni 18 mm |
|
Maksimaalne avaldatud töörõhk |
2.5 MPa |
|
Avaldatud temperatuurivahemik |
-45 kraadi kuni 100 kraadi |
|
Tugevdamine |
Klaaskiud |
|
Vaigumaatriks |
Modifitseeritud vinüülvaik või ühilduv vaik |
|
Rõnga jäikus |
SN2500 kuni SN10000 Pa |
|
Toru pikkus |
6 kuni 12 meetrit |
|
Ühine konfiguratsioon |
Pistikupesa, hülss, äärikuga või lamineeritud |
|
Edastatud keskmine |
Merevesi, töödeldud vesi või soolvesi |
|
Mõõtmete tolerantsid |
Heakskiidetud joonised ja spetsifikatsioonid |
|
Ülevaatus |
Visuaalne ja mõõtmete kontroll ja täpsustatud katsed |
Materjalid ja torude ehitus
Klaaskiust tugevdamine
Klaaskiud moodustab konstruktsiooni tugevduse. Kiudude paigutus ja laminaadi paksus määratakse nõutavate mehaaniliste jõudluste ja projekteerimistingimustega.
Vaigumaatriks
Vaik seob armatuuri ja aitab kaasa keemilisele vastupidavusele. Valik sõltub soolsusest, temperatuurist, kemikaalide kontsentratsioonist ja kokkupuutetingimustest.
Sisemine korrosioonitõke
Sisemine kiht kaitseb struktuurlaminaati edasikantava keskkonna eest. Selle koostis ja paksus määratakse vastavalt teeninduskeskkonnale.
Struktuursed ja välimised kihid
Struktuurlaminaat kannab disainikoormust, väliskiht aga kaitseb paigalduskeskkonda sobivalt.
Toru valimise juhised
Disaini rõhk
Kinnitage vajaduse korral töörõhk, maksimaalne arvutuslik rõhk, liigpinge tingimused ja vaakumi nõuded. Toru ja liitmikud peavad vastama ettenähtud projekteerimistingimustele.
Läbimõõt ja vooluhulk
Määrake vajalik siseläbimõõt voolukiiruse, lubatud kiiruse ja hüdrauliliste arvutuste põhjal. Vooluala arvutamisel arvestage seina paksusega.
Rõnga jäikus
Maetud torustike jaoks määrata vajalik jäikusklass vastavalt matmissügavusele, pinnasetingimustele, põhjavee tasemele, liikluskoormustele ja paigaldusprojektile.
Keemiline ühilduvus
Esitage keskmise koostis, soolsus, temperatuur ja töötlemiskemikaalid. Kontsentreeritud soolvee ja puhastuslahused nõuavad spetsiaalset materjalide sobivuse kontrolli.
Kohandatud tootmisvalikud
Mõõtmed
Läbimõõtu, seina paksust ja toru pikkust saab hinnata kinnitatud tootmisvõimsuste ja kinnitatud tehniliste jooniste alusel.
Materjali konfiguratsioon
Vaigusüsteeme ja korrosioonitõkke konstruktsiooni saab täpsustada vastavalt edastatavale keskkonnale ja töötingimustele.
Liitmikud ja ühendused
Äärikuid, põlved, teesid, reduktoreid ja muid ühilduvaid komponente saab hinnata torujuhtme vajaliku paigutuse alusel.
Joonise ülevaade
Tootmisnõuete kehtestamiseks saab enne tootmise heakskiitmist üle vaadata mõõtmete ajakava, ühenduse üksikasjad ja tehnilised andmed.
Vuugid ja paigaldus
Pistikupesa, muhvi, äärik- või lamineeritud liitekohti võib kaaluda vastavalt toru läbimõõdule, projekteeritud rõhule ja paigaldustingimustele. Saadavus sõltub valitud konfiguratsioonist.
Tugide vahekaugus, kinnituspunktid, lubatud läbipaine ja ühenduskoormused peavad järgima kinnitatud paigaldusprojekti.
Kasutage sobivaid tõstetroppe ja stabiilseid tugipunkte. Kaitske torude pindu ja ühendusotsi löökide, kontsentreeritud koormuste ja käsitsemiskahjustuste eest.
Kinnitage enne paigaldamist allapanu, kaeviku ettevalmistamine, tagasitäite nõuded, ühenduse juurdepääs ja kontrollimise protseduurid.
Kvaliteedikontroll ja dokumentatsioon
Mõõtmete ülevaatus
Kontrollige läbimõõtu, seina paksust, toru pikkust ja ühenduse mõõtmeid kinnitatud jooniste ja määratud tolerantside järgi.
Materjali jälgitavus
Kui jälgitavus on nõutav, määratlege projekti kvaliteediplaanis materjali identifitseerimis- ja tootmiskirjed.
Toote testimine
Visuaalne kontroll, mõõtmete kontrollimine ja kindlaksmääratud mehaanilised või rõhukatsed peaksid järgima kinnitatud toote spetsifikatsiooni ja kontrollikava.
Tehniline dokumentatsioon
Kohaldatavad standardid, sertifikaadid ja katseprotokollid peavad vastama tegelikule tootele ja tootmismahule. Nõutavad dokumendid tuleb enne tootmist kinnitada.
