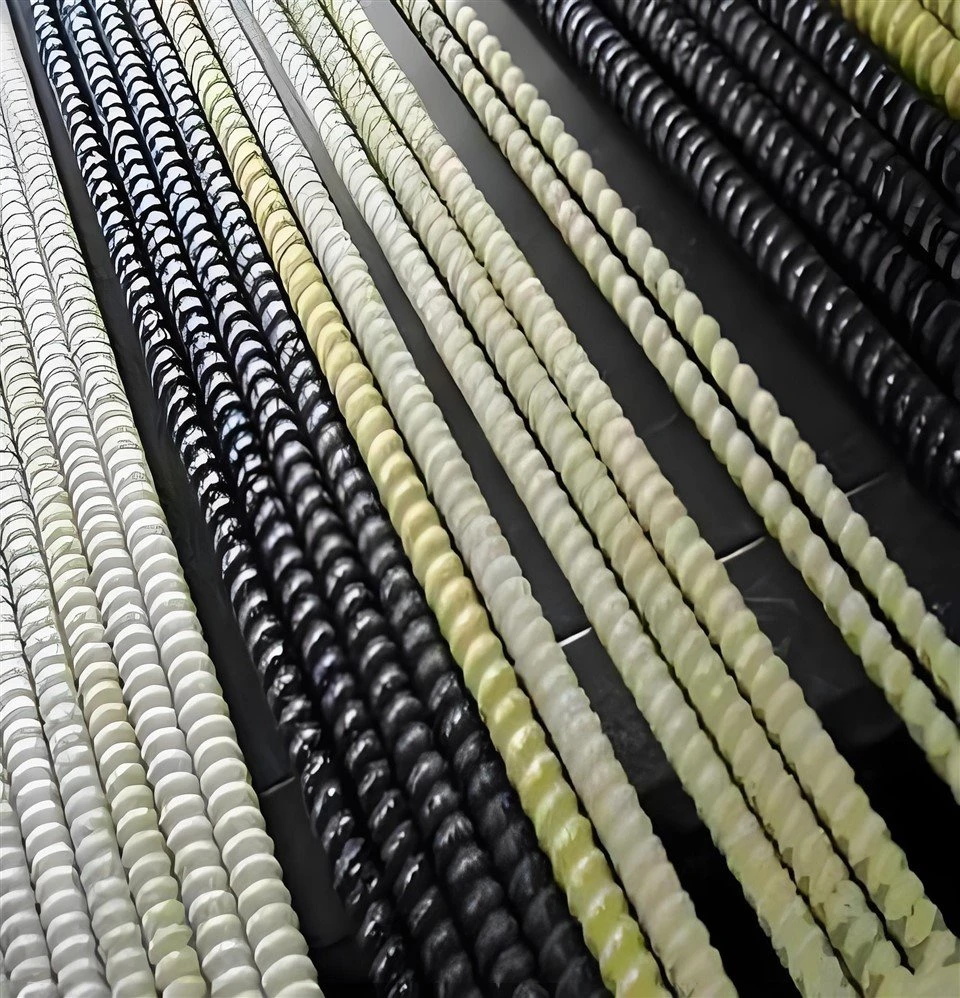

Ribbed GFRP Armatuurvarras on tahke klaaskiuga tugevdatud polümeervarras betooni tugevdamiseks infrastruktuuris, vundamentides, tahvlites ja monteeritavates konstruktsioonides. Polümeervaigust maatriksisse põimitud pidevad klaaskiud annavad tõmbetugevduse, samas kui ribiline välispind loob mehaanilise liidese betooniga. Selle mittemetallist konstruktsioon pakub kindlate rakenduste jaoks korrosioonikindlust ja elektriisolatsiooni. Läbimõõt, tõmbeomadused, pinnaprofiil ja varda pikkus valitakse vastavalt projekti joonistele, kehtivatele standarditele ja konstruktsiooninõuetele. Kohandatud mõõtmed, lõikepikkused ja pakend on saadaval sõltuvalt tootmisvõimsusest ja tellimuse spetsifikatsioonidest.

Toote peamised eelised

Korrosioonikindlus:Komposiitvarras ei roosteta nagu tavaline terasarmatuur. See on tõhus spetsifikatsioon betoonkonstruktsioonidele, mis puutuvad kokku niiskuse, jääsulatussoolade ja kloriidi sisaldavate keskkondadega, vastavalt projekti projekteerimisnõuetele.

Sooniline pind:Välimised ribid tagavad mehaanilise blokeeringu ümbritseva betooniga. Riba geomeetria ja kontrollitud sideme jõudlus on tugevduse valikul ja kinnituspunktide kujundamisel kriitilised tegurid.

Kerge käsitsemine:GFRP tihedus on oluliselt väiksem kui terasel (ligikaudu 1/4 terasest), mis vähendab tugevduskimpude kaalu ja hõlbustab materjali käsitsemist, ladustamist ja transpordi planeerimist.

Mittemetallilised omadused:Varras on tavalistes materiaalsetes tingimustes mittemagnetiline ja elektriliselt mittejuhtiv. Need omadused sobivad elektromagnetilise tundlikkuse või elektriisolatsiooni nõuetega spetsiaalsete rakenduste jaoks.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Toote tüüp	Sooniline GFRP tugevdusvarras
Tugevduskiud	Pidev E-klaaskiud
Maatriksi materjal	Suure jõudlusega polümeervaik (vinüülester / epoksü)
Läbilõige	Tugev ümmargune profiil
Pinna profiil	Liivakattega & soonikkoes / Helix-mähitud & soonik
Võrdlusläbimõõdu vahemik	6-32 mm
Nimiläbimõõdu valikud	6, 8, 10, 12, 16, 20, 25, 32 mm
6 mm läbimõõduga ala	28,3 mm²
Ala läbimõõduga 8 mm	50,3 mm²
Ala läbimõõduga 10 mm	78,5 mm²
Ala läbimõõt 12 mm	113,1 mm²
Ala läbimõõt 16 mm	201,1 mm²
20 mm läbimõõduga ala	314,2 mm²
Ala läbimõõduga 25 mm	490,9 mm²
Ala läbimõõt 32 mm	804,2 mm²
Baari pikkus	3m, 6m, 12m või kohandatud
Tõmbetugevus (tüüpiline)	Suurem või võrdne 700–1100 MPa
Tõmbemoodul (tüüpiline)	Suurem või võrdne 40–55 GPa
Mõõtmete tolerants	Vastavalt kokkulepitud toote spetsifikatsioonile ja asjakohastele standarditele
Kohandamine	Olenevalt tootmisvõimsusest ja minimaalsetest tellimiskogustest

Rakendused

01/

Vundamendid:Mõeldud betoonist vundamendielementidele, mille konstruktsioonilahendus määrab armatuuri suuruse, vahekauguse, kinnituspunktide ja materjalinõuded agressiivses pinnases.

02/

Betoonplaadid:Kasutatakse maapealsetes plaatides, parkimiskonstruktsioonides ja tööstuslikes põrandasüsteemides, kus GFRP tugevdus vastab projekti töökõlblikkuse ja pragude kontrollimise kriteeriumidele.

03/

Eelvalmistatud komponendid:Sobib kindlaksmääratud monteeritavatele elementidele (nagu seinapaneelid, mereseina elemendid ja kommunaalvõlvid), kui varda mõõtmed, käsitsemis- ja tootmisnõuded ühtivad kinnitatud tööjoonistega.

04/

Infrastruktuur:Kohaldatav sillatekkide, kinnituskonstruktsioonide, merekonstruktsioonide, maanteede tõkete ja drenaažirajatiste puhul, kus on vaja korrosioonivaba tugevdamist.

05/

Spetsiaalsed rajatised:Mittemagnetilised ja elektrit mittejuhtivad omadused sobivad meditsiiniasutustele (MRI ruumid), alajaamadele ja teaduslikele uurimislaboritele, millel on spetsiifilised elektromagnetilise varjestuse või elektriisolatsiooni nõuded.

Materjal ja soonikprofiil

Klaaskiud:Pidev klaaskiud tagavad esmase tõmbekandevõime. Kiu tüüp, joondus, mahuosa ja kõrge tõmbetugevus mõjutavad otseselt komposiitvarda mehaanilist jõudlust.

Polümeervaik:Vaigumaatriks seob kiud tahkeks komposiitstruktuuriks, kaitstes neid leeliselise betoonkeskkonna eest ja kandes üle nihkepingeid. Vaigu valik ja kõvenemistingimused aitavad kaasa keskkonna vastupidavusele.

Riba geomeetria:Riba kõrgus, vahekaugus, spiraalne mähis ja pinna liivakate suurendavad mehaanilist blokeeringut ja sideme tugevust betooniga. Võlakirjade nõudeid tuleks hinnata kohaldatavate väljatõmbamistesti tulemuste ja projekti spetsifikatsioonide abil.

Kohandamise valikud

Läbimõõt ja pikkus:

Määrake vajalik läbimõõt ja sirge varda pikkus (või vajadusel painutatud kuju). Saadavus sõltub tootmisvõimsusest, tellimuse kogusest ja struktuurikonfiguratsioonist.

Tehnilised nõuded:

Enne toote spetsifikatsiooni lõplikku koostamist saab üle vaadata projekti joonised, mõõtmete tolerantsid, spetsiifilised mehaanilised omadused, kiusisalduse suhted ja kohaldatavad standardid.

Pakend ja identifitseerimine:

Kimpude konfiguratsiooni, kaitseümbrist, varda pikkuse märgistust ja saadetise identifitseerimist saab kooskõlastada vastavalt töökoha käsitsemis- ja tarnenõuetele.

Tootmine ja kvaliteedikontroll

Tootmise jälgimine:Asjakohased protsessikontrollid hõlmavad pidevat kiudude etteandmist, vaigu immutamist (pultrusiooniprotsess), profiili moodustamist, pinna mähkimist/lihvimist, termilist kõvenemist ja viimistletud varda kontrollimist.

Mõõtmete kontrollimine:Läbimõõtu, pikkust, sirgust ja ribiprofiili konsistentsi kontrollitakse kooskõlas toote spetsifikatsiooniga.

Mehaaniline testimine:Tõmbetugevust, tõmbemoodulit ja kihtidevahelist nihketugevust kontrollitakse standardsete katsemeetoditega. Katsete sagedus ja aktsepteerimise kriteeriumid järgivad sisemist kvaliteedijuhtimisplaani.

Partii jälgitavus:Ainulaadsed partii identifitseerimise ja tehase ülevaatuse protokollid ühendavad valmis kangid nende vastavate toorainepartiide ja laboratoorsete katsedokumentidega.

Standardid ja tehniline dokumentatsioon

Kvaliteedikontroll:Meie tootmisprotsess hõlmab kvaliteedikontrolli protseduure ja tehase kontrolle, et toetada ühtlast tootekvaliteeti.

Toote testimine:Sõltuvalt saadavusest ja projektinõuetest saab ülevaatamiseks esitada asjakohased toote testimise aruanded ja kontrolliprotokollid.

Tehniline dokumentatsioon:Toote spetsifikatsioone, tehnilisi andmelehti (TDS) ja kohaldatavaid kvaliteedidokumente saab kinnitada enne tellimuse esitamist.

Tellimine ja projekti tarnimine

Toote konfiguratsioon:

Määrake täpsed läbimõõdud, varda pikkused, kogused, pinnaprofiil ja nõutav mehaaniline kvaliteet.

Tehniline ülevaade:

Esitage tehniliste spetsifikatsioonide ülevaatamiseks kohaldatavad konstruktsioonistandardid, projekti joonised, testimisnõuded ja dokumentatsioonikriteeriumid.

Kohaletoimetamise planeerimine:

Enne tellimuse kinnitamist kinnitage kaitsepakend, kimbu kaalupiirangud, tarne sihtkoht, nõutav kohapealne kuupäev ja konteineri/veoki saatmise korraldus.

Hinnapakkumise koostamine:

Üksikasjalik ribagraafik või tehniline spetsifikatsioon aitab kindlaks määrata toote konfiguratsiooni, üldkogused ja nõutavad vastavusdokumendid täpse kommertspakkumise jaoks.

Korduma kippuvad küsimused

K: Millise läbimõõduga GFRP armatuurvardad on saadaval?

V: Standardsed võrdlusläbimõõdud on vahemikus 6 mm kuni 32 mm. Kinnitage saadaolevad suurused, laoseisu ja mõõtmete tolerantsid vastavalt kehtivale toote spetsifikatsioonilehel.

K: Kas on võimalik tarnida kohandatud pikkusi või painutatud kujundeid?

V: Kohandatud sirge varda pikkusi saab valmistada vastavalt projekti nõuetele ja transpordipiirangutele. Konkreetsed painutatud kujundid (kõrvad/painded) nõuavad eelnevat tehnilist ülevaatust, mis põhineb tootmisvõimalustel.

K: Kuidas tõmbetugevust kontrollitakse ja dokumenteeritakse?

V: Tõmbeomadused tehakse kindlaks standardse partii testimise teel (nt ASTM D7205) ja dokumenteeritakse sertifitseeritud veski/testi aruannetes konkreetse toote läbimõõdu kohta.

K: Kas sooniline GFRP armatuur sobib kõikidele betoonkonstruktsioonidele?

V: Sobivus sõltub konstruktsiooni parameetritest, sidemete nõuetest, soojuspaisumisteguritest, kokkupuutetingimustest ja kohaldatavatest kohalikest ehitusnormidest. Lõplik tehniline kinnitus peaks määrama selle kasutamise.

K: Milliseid tehnilisi dokumente saab enne tellimist esitada?

V. Saadaolevate dokumentide hulka kuuluvad toote andmelehed (PDS), kolmanda osapoole testiaruanded, vastavussertifikaadid ja paigaldusjuhised. Neid saab enne tellimuse esitamist kinnitada meie inseneritoe meeskonnaga.
