Kirjeldus

Tehnilised parameetrid

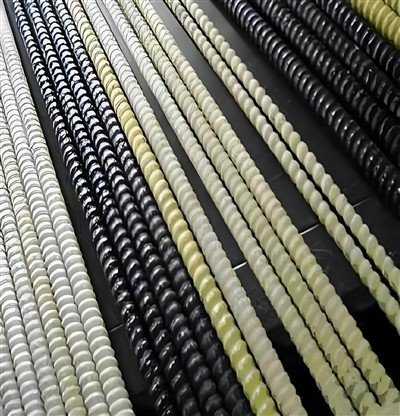

Rulliga tarnitav GFRP armatuurvarras on klaaskiuga tugevdatud polümeersarrus, mida tarnitakse pidevate rullidena valitud betooni tugevdamiseks ja valmistamise rakendusteks. Polümeervaigu maatriksisse põimitud pidevad klaaskiud tugevdavad tõmbejõudu, välispinna profiil aga toetab sidet betooniga. Rullivorming toetab pidevat söötmist, pikkuse mõõtmist ja lõikamist korduvate tugevduspaigutuste jaoks. Toote läbimõõt, pooli pikkus, pinna konfiguratsioon ja mehaanilised omadused määratakse vastavalt projekti nõuetele ja kinnitatud tootmisvõimalustele.

Peamised eelised

Pidev söötmine
Pidev mähisevarustus toetab korduvaid lõikamisoperatsioone ja vähendab vajadust käsitleda üksikuid sirgeid vardaid sobivas tootmisplaanis.

Lõikamise paindlikkus
Kindlaksmääratud lõikepikkusi saab kooskõlastada tugevdusgraafikutega, et toetada materjali planeerimist ja korratavat valmistamist.

Kerge käsitsemine
GFRP-l on madalam materjalitihedus kui terasel, mis vähendab võrreldava materjalikoguse jaoks käsitsetava ja transporditava armatuuri kaalu.

Korrosioonikindlus
Mittemetallist komposiitkonstruktsioon tagab vastupidavuse tavapärase terasarmatuuri korrosioonile. Sobivus sõltub toote spetsifikatsioonist ja betooni kokkupuutetingimustest.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Toote tüüp	Pooliga varustatud GFRP tugevdusvarras
Kiudmaterjal	Klaaskiud
Vaigumaatriks	Vinüülester või epoksü
Läbilõige	Tugev ümmargune
Varda läbimõõt	6, 8, 10, 12 mm
Läbilõikepindala	28,3, 50,3, 78,5, 113,1 mm²
Rulli pikkus	50, 100, 200 m
Pinna profiil	Deformeerunud või liivaga kaetud
Tõmbetugevus	Minimaalselt 900 kuni 1000 MPa
Tõmbemoodul	Minimaalne 45 GPa
Ühiku mass	0,06, 0,11, 0,17, 0,24 kg/m
Mõõtmete tolerants	0,25 kuni 0,30 mm
Pakendamine	Turvaline mähispakend
Kohandamine	Läbimõõt, pooli pikkus, pinnaprofiil, pakend

Rakendused

01/

Betoonplaadid ja kõnniteed
Sobib hindamiseks plaatide ja kõnniteede tugevdamise paigutustes, kus määratud läbimõõt, vahekaugus ja paigaldusprotseduur võimaldavad spiraalsarrustust.

02/

Valmistatud betooni tootmine
Pidev tarnimine võib toetada korduvat lõikamist ja paigaldamist monteeritavatesse rajatistesse, kus on kehtestatud tugevdusgraafikud ja käsitsemisprotseduurid.

03/

Vundamendid
Kohaldatakse valitud betoonvundamendi ja maapinnale toetuvate konstruktsioonide puhul, kui see on konstruktsiooni ja projekti spetsifikatsiooniga lubatud.

04/

Infrastruktuur
GFRP tugevdust saab määrata sobivate infrastruktuuriprojektide jaoks, kus korrosioonikindlus ja mittemetalliline tugevdus on asjakohased projekteerimisnõuded.

Kohandamise valikud

Läbimõõt ja mähise pikkus
Määrake nimiläbimõõt, nõutavad meetrid pooli kohta ja kogu lineaarmeetrid. Saadaolevad kombinatsioonid sõltuvad tootmisvõimsusest ja mähiste käsitsemise piirangutest.

Pinnaprofiil ja vaik
Pinna konfiguratsiooni ja vaigusüsteemi saab üle vaadata sidemete nõuete, keskkonna kokkupuute ja kohaldatavate tootespetsifikatsioonide suhtes.

Pakendamine ja identifitseerimine
Rulli mõõtmeid, kinnitusmeetodit, kaitsepakendit ja partii etikette saab kooskõlastada transpordi-, ladustamis- ja vastuvõtunõuetega.

Projektipõhine tootmine
Tehnilised joonised, tugevdusgraafikud, kogusenõuded ja tarneeesmärgid loovad aluse kohandatud tootmise hindamiseks.

Tootmine ja kvaliteedikontroll

Materjali kontrollimine
Kiu ja vaigu identifitseerimisandmed toetavad materjali jälgitavust ja tootmiskontrolli.
Protsessi jälgimine
Asjakohased tootmiskontrollid hõlmavad protsessi parameetreid, kõvenemistingimusi ja viimistletud varda pinna konsistentsi vastavalt kehtestatud tootmisprotseduurile.
Mõõtmete ülevaatus
Varda mõõtmeid ja kohaldatavaid tolerantse tuleks kontrollida heakskiidetud toote spetsifikatsioonide alusel.

Mehaaniline testimine
Tõmbetugevust, tõmbemoodulit ja muid täpsustatud omadusi tuleks toetada kohaldatavate katsemeetodite ja registreeritud tulemustega.
Partii jälgitavus
Tootmise identifitseerimisandmed ja nendega seotud ülevaatusdokumendid, kui neid säilitatakse, aitavad ühendada tarnitud materjali tootmis- ja kvaliteedidokumentatsiooniga.

Standardid ja tehniline dokumentatsioon

Tehniline andmeleht
Toote spetsifikatsioonid võivad tuvastada nimiläbimõõdu, pinnaprofiili, materjali koostise, mehaanilised omadused, mõõtmete tolerantsid ja kohaldatavad katsemeetodid.

Ülevaatuse protokollid
Mõõtmete kontrollimise protokollid võivad dokumenteerida mõõdetud toote mõõtmed vastavuses kehtiva toote spetsifikatsiooniga.

Testi aruanded
Asjakohased mehaanilised katsearuanded võivad dokumenteerida mõõdetud omadusi, katsemeetodeid ja testitud toote konfiguratsiooni.

Projekti nõuded
Kohaldatavad standardid ja tehnilised nõuded tuleks kinnitada toote konfiguratsiooni ja projekti spetsifikatsioonidega. Vastavusavaldusi tuleks toetada asjakohaste katsetulemuste ja kehtivate dokumentidega.

Pakendamine, käitlemine ja ladustamine

Mähise kaitse

Rullid tuleb transportimiseks kinnitada. Paki mõõtmed, brutokaal ja mahalaadimiskorraldus tuleks enne saatmist kinnitada.

Kontrollitud lahtikerimine

Kasutage sobivat kontrollitud vabastamisega seadet ja järgige tootespetsiifilist käitlemisprotseduuri. Rullmaterjalis salvestatud energia nõuab kontrollitud lahtikerimist ja asjakohast personalikaitset.

Säilitamistingimused

Hoidke pooli stabiilsetel tugedel puhtas ja kuivas kohas. Kaitske materjali löökide, pinnakahjustuste ja kokkupuute eest väljaspool kindlaksmääratud ladustamistingimusi.

Lõikamine ja paigutus

Kasutage sobivat lõikeseadet ja järgige kinnitatud paigaldusprotseduuri. Põldpainutamist või sirgendamist tohib teha ainult siis, kui see on toote dokumentatsioonis selgesõnaliselt lubatud.

Korduma kippuvad küsimused

K: Millised läbimõõdud on saadaval?

V: Võrdlussuurused on 6, 8, 10 ja 12 mm. Kinnitage saadaolevad tootmismahud ja vastavad mehaanilised omadused.

K: Kas mähise pikkust saab kohandada?

V: Soovitud pikkusi saab hinnata vastavalt läbimõõdule, tootmispiirangutele, pakendi mõõtmetele ja transpordinõuetele.

K: Kas rullitud GFRP varda saab kohapeal painutada?

V: Järgige heakskiidetud tootejuhiseid ja konstruktsiooni üksikasju. Põllu painutamist tuleks teha ainult siis, kui see on spetsiaalselt lubatud.

K: Millised tehnilised dokumendid on saadaval?

V: Asjakohane dokumentatsioon võib sisaldada tehnilist andmelehte, mõõtmete kontrollimise protokolle ja kohaldatavaid mehaaniliste katsete aruandeid. Kinnitage valitud toote jaoks saadaolevad dokumendid.

K: Kuidas vastavust kontrollitakse?

V: Võrrelge toote deklareeritud omadusi ja kohaldatavaid katsetõendeid projekti spetsifikatsiooniga. Kõik vastavusnõuded peavad olema tõendatud asjakohaste dokumentidega.

K: Millist teavet on hinnapakkumise tegemiseks vaja?

V: Esitage vajalik läbimõõt, pooli pikkus, kogukogus, pinnaprofiil, sihtkoht, tarnegraafik ja kohaldatav tehniline spetsifikatsioon.
