Kirjeldus

Tehnilised parameetrid

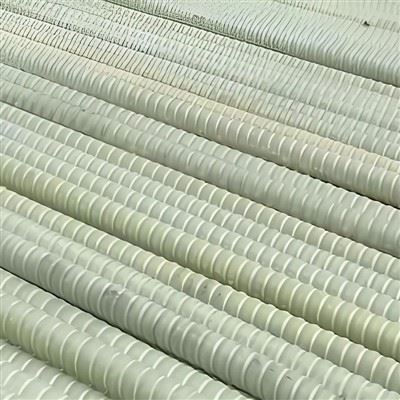

GFRP Rebar for Irrigation Channels on klaaskiuga tugevdatud polümeerarmatuur betoonist veeülekandekonstruktsioonide jaoks. Vaigumaatriksisse põimitud pidevad klaaskiud tugevdavad tõmbejõudu, samas kui ribiline pind toetab sidet betooniga. Selle mittemetalliline koostis tagab korrosioonikindluse ja elektriisolatsiooni. Tüüpilised rakendused hõlmavad niisutuskanalite vooderdusi, alusplaate, külgseinu ja monteeritavaid kanalite sektsioone. Varda läbimõõt, pikkus, mehaanilised omadused ja pinna konfiguratsioon määratakse vastavalt projekti joonistele ja kinnitatud tooteandmetele.

Peamised eelised

Korrosioonikindlus
GFRP ei roosteta terasarmatuuriga seotud elektrokeemilise protsessi käigus. Selle korrosioonikindel koostis sobib konkreetsetele betoonkonstruktsioonidele, mis on avatud niisutusveele ja püsivale niiskusele.

Kerge käsitsemine
Võrreldavate mõõtmetega terasvarrastest väiksem kaal võib lihtsustada kimpude käsitsemist, transportimist objektil ja tugevduse paigutamist.

Elektriisolatsioon
Mittemetallist komposiit tagab elektriisolatsiooni spetsiifiliste elektrinõuetega konstruktsioonidele.

Betooni liimimine
Sooniline pind soodustab mehaanilist koostoimet betooniga. Ühenduse jõudlus sõltub pinnaprofiilist, betooni omadustest ja kohaldatavatest katsenõuetest.

Rakendused

01/

Kanalite vooderdised
Tugevdatud betoonvooderdus, mille heakskiidetud konstruktsiooniprojekt määrab kindlaks GFRP-vardad.

02/

Kanali voodid ja külgseinad
Betoonist kanalite aluste ja külgseinte vardad, mille läbimõõt ja vahe on määratud konstruktsiooniarvutuste ja projektijoonistega.

03/

Eelhäälestatud kanali jaotised
Valmistatud niisutuskanalite ja nendega seotud betoonist drenaažikomponentide tugevdamine vastavalt kindlaksmääratud projekteerimis- ja tootmisnõuetele.

04/

Veekontrolli struktuurid
Valitud betoonist veejaotus- ja niisutuskonstruktsioonide tugevdamine, kui see on kehtivate projekteerimissätetega lubatud.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Toote tüüp	GFRP armatuur niisutuskanalite jaoks
Tugevdusmaterjal	Klaaskiuga tugevdatud polümeer
Kiu tüüp	Pidev E-klaas ja ECR-klaaskiud
Vaigumaatriks	Vinüülestri ja epoksüvaigu süsteem
Kiu mahuosa	70 protsenti minimaalselt
Baari kuju	Tugev ümmargune
Pinna profiil	Liivakattega ja soonikkoes
Võrdlusläbimõõdu vahemik	6 kuni 32 mm
Nimipind 6 mm	28,3 ruutmm
Nimipind 8 mm	50,3 ruutmm
Nimipind 10 mm	78,5 ruutmm
Nimipind 12 mm	113,1 ruutmm
Nimipind 16 mm	201,1 ruutmm
Nimipind 20 mm	314,2 ruutmm
Nimipind 25 mm	490,9 ruutmm
Nimipind 32 mm	804,2 ruutmm
Tõmbetugevus	1000 MPa minimaalselt
Tõmbemoodul	45 GPa minimaalselt
Lõplik pikenemine	2,2 protsenti minimaalselt
Tihedus	1,9–2,1 grammi kuupsentimeetri kohta
Veeimavus	Maksimaalselt 0,25 protsenti
Tarne pikkus	Lõika vastavalt tellimusele määratud pikkusele
Värv	Roheline või naturaalne

Tootevaliku juhend

Läbimõõt ja vahekaugus
Kinnitage konstruktsioonijooniste alusel varda läbimõõt, vahekaugus, vajalik tugevduspind, betoonkate ja pragude kontrollimise kriteeriumid.

Mehaanilised omadused
Vaadake üle tõmbetugevus, tõmbemoodul, sideme jõudlus ja kohaldatavad GFRP projekteerimissätted. Tugevdamise suurus ja detailid nõuavad tehnilist kontrolli.

Kokkupuude keskkonnaga
Valitud vaigusüsteemi sobivuse hindamiseks täpsustage asjakohane veekeemia, pinnase tingimused, töötemperatuurid ja kokkupuutenõuded.

Tugevdamise detailid
Kinnitage enne tootmist kinnituspunktid, ringide pikkused, toestused ja paigutusnõuded.

Kohandamise valikud

Baari mõõtmed

Saadaolevaid diameetreid ja lõikepikkusi saab projekti jooniste ja kinnitatud tootmisvõimaluste alusel üle vaadata.

Pind ja värv

Pinna konfiguratsiooni ja värvivalikuid saab määrata vastavalt toote nõutavale konfiguratsioonile ja saadaolevatele tootmisvõimalustele.

Pakendamine ja identifitseerimine

Kimpude kogused, kaitsepakendid ja identifitseerimissildid saab kooskõlastada ladustamis-, transpordi- ja paigaldusnõuetega.

Joonistel põhinev tootmine

Esitage armeerimisgraafikud, tehnilised joonised, nõutavad kogused ja projekti spetsifikatsioonid ülevaatamiseks enne tootmise kinnitamist.

Tootmine ja kvaliteedikontroll

Komposiittootmine
Pidev klaaskiud ühendatakse vaigumaatriksiga ja vormitakse kindlaksmääratud vardaprofiiliks. Kiudude immutamine, vormimistingimused ja kõvenemisparameetrid mõjutavad valmis komposiidi omadusi.

Mõõtmete ülevaatus
Asjakohased kontrollid hõlmavad varda läbimõõtu, lõikepikkust, pinnaprofiili ja visuaalset ühtlust kokkulepitud spetsifikatsioonidega.

Mehaaniline testimine
Määratud tõmbe-, mooduli-, side- ja muud jõudluskatsed peaksid järgima kohaldatavaid katsemeetodeid. Katsetulemused peaksid tuvastama testitava toote ja vastavad nõuded.

Partii identifitseerimine
Tootesildid ja tootmisdokumendid toetavad ribade suuruste, koguste ja tootmispartiide tuvastamist, kus säilitatakse jälgitavuse kirjeid.

Standardid ja dokumentatsioon

Toote andmeleht

Annab nimimõõtmed, materjali konfiguratsiooni, deklareeritud mehaanilised omadused ja kohaldatavad tehnilised nõuded.

Mehaaniliste katsete aruanded

Aruannetes tuvastatakse testitud omadused, katsemeetodid, tulemused ja vastavad toote spetsifikatsioonid.

Ülevaatuse protokollid

Asjakohaseid mõõtmete kontrollimise ja tootmisdokumente saab esitada vastavalt kokkulepitud dokumentatsiooninõuetele ja olemasolevatele dokumentidele.

Sertifitseerimisdokumendid

Avaldatud sertifitseerimisnõuded peavad vastama kinnitatud sertifikaatidele ja nende kohaldatavale toote või rajatise ulatusele. Sertifikaadi andmed tuleks enne avaldamist kinnitada.

Tellimine ja projektiinfo

Tehnilised nõuded
Määrake varda läbimõõt, pikkus, kogus, pinnaprofiil, kohaldatav standard ja nõutav dokumentatsioon.

Joonised ja ajakavad
Mõõtmete, vahekauguste ja detailide selgitamiseks esitage kanali ristlõiked, tugevdusgraafikud või kinnitatud joonised.

Kohaletoimetamise planeerimine
Enne tellimuse vabastamist kinnitage pakend, kimbu identifitseerimine, tarnekoht, nõutav ajakava ja saadetiste kogused.

Hinnapäring
Esitage projekti spetsifikatsioonid ja hinnanguline kogus toote konfiguratsiooni, tootmise teostatavuse, dokumentatsiooni ja hinnakujunduse ülevaatamiseks.

Korduma kippuvad küsimused

K: Kas GFRP armatuuri saab kasutada niisutuskanalites?

V: Jah. Seda saab määrata betoonist kanalipeenardele, külgseintele ja vooderdistele, kui see on lubatud konstruktsiooni ja kohaldatavate projektinõuetega.

K: Millised läbimõõdud on saadaval?

V: Võrdlusvahemik on 6–32 mm. Kinnitage vajalik läbimõõt, pikkus ja kogus praeguste tootmisvõimaluste suhtes.

K: Kas mõõtmeid ja värve saab kohandada?

V: Läbimõõtu, lõikepikkust, värvi, pinna konfiguratsiooni ja pakendit saab kontrollida projekti nõuete ja kinnitatud tootmisvõimaluste alusel.

K: Millised tehnilised dokumendid on saadaval?

V: Määratud toote kohta saab kinnitada toote andmelehti, kohaldatavaid mehaaniliste katsete aruandeid ja asjakohaseid ülevaatusdokumente. Sertifitseerimisdokumendid nõuavad eraldi kontrollimist.

K: Millist teavet on hinnapakkumise tegemiseks vaja?

V: Esitage vajalikud mõõtmed, kogused, projekti joonised, kohaldatavad standardid, tarnekoht ja tarnegraafik.
